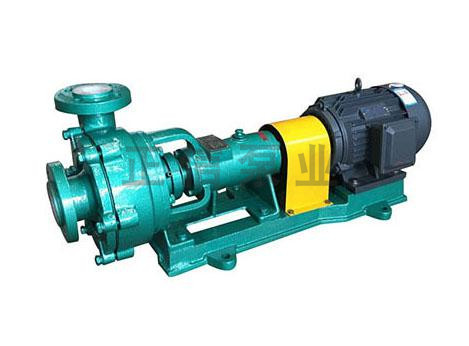

UHB-ZK系列砂浆泵为悬臂式单级、单吸离心泵，其过流部件采用钢衬chao高分子量聚乙烯结构，具有较强的耐腐蚀、zhuoyue的耐磨性。可输送浓度80%以下的硫酸、50%以下的硝酸、盐酸等积各类酸、碱性、盐的料桨，稀有金属冶炼行业的各种腐蚀性砂浆及食品洒料行业中的各种混合型介质。UHB砂浆泵在脱硫系统中应用也十分广泛，且效果优良。

一、UHB耐腐耐磨砂浆泵简述

UHB-ZK耐腐耐磨砂浆泵系列产品专为输送具有一定腐蚀性且含有细颗粒或有结晶的介质而设计，采用钢衬chao高分子量聚乙稀模压成型工艺制造，具有优异的耐腐蚀性和耐磨性能，结构设计为悬臂前开式，叶轮为半开式（无前盖板），增强了流道内的通过性，使介质中的颗粒及杂质很快通过泵腔而不会堵塞，轴封为K型氟橡胶密封环外带冷却水套，兼顾了耐腐与耐磨的双重要求。此系列产品在金属冶炼、钛白粉、精细化工、化肥等行业深受用户好评。另外可跟据客户特殊耐腐或耐温要求采用氟塑料内衬，还可定做特殊流量、扬程的非标型号。

二、UHB砂浆泵特点

UHB-ZK型耐腐耐磨砂浆泵是一种能适应各种不同的工况条件的泵，如输送酸、碱性清液或料浆；冶炼行业各种腐蚀性矿浆；硫酸行业各类稀酸；环保行业各类污水等。该泵既耐腐蚀又耐磨损，使用范围十分广泛。 　

具有如下特点： 　1） 强大的耐磨性：过流部件全部采用钢衬chao高分子量聚乙烯(UHMW-PE)制造，chao高分子量聚乙烯(UHMW-PE)的耐磨性居塑料之shou，比尼龙66(PA66)、聚四氟乙烯(PTFE)高4倍，是碳钢、不锈钢耐磨性的7-10倍。

                      　2） 强大的耐冲击性：chao高分子量聚乙烯的冲击强度位居通用工程塑料之shou，是(丙烯腈/丁二烯/苯乙烯)共聚物(ABS)的5倍，且能在零下196℃下保持稳定，这是其它任何塑料所没有的特性。

                      　3） 优良的耐腐蚀性：该泵在一定温度和浓度范围内能耐各种腐蚀性介质(酸、碱、盐)及有机溶剂，在20℃和90℃的80种有机溶剂中浸渍30d。外表无任何反常现象，其它物理性能也几乎没有变化。 　

                         4） 无噪音：chao高分子量聚乙烯冲击能吸收性为塑料中jiao高值，消音性好，从而在输送过程中jiao大限度的减小了液体流动产生的噪音。 　

                         5） anquan可靠，无毒素分解：该泵所采用chao高分子量聚乙烯(UHMW-PE)化学性能其稳定，因此亦适合在食品行业使用。 　

                         6） 摩擦系数低：该泵的内部的摩擦系为仅为0.07-0.11，故具有自润滑性。在水润滑条件下，其动摩擦系数比PA66和聚甲醛(POM)低一半。当以滑动或转动形式工作时，比钢和黄铜加了润滑油后的润滑性还要好。 　

                         7） 抗粘性好：chao高分子量聚乙烯(UHMW-PE)抗粘性ji好，抗粘附能力与PTFE相当，因此在输送一些黏度较高的介质时亦表现突出。

三、UHB砂浆泵使用范围

1） 硫酸磷肥业：稀酸、母液、污水、海水、含硅胶的氟硅酸，磷酸料浆等介质的输送。 　

2） 有色金属冶炼业：特别适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼的各种酸液，腐蚀性矿浆，料浆(压滤机配用)电解液，污水等介质输送。 　

3） 化工及其它企业：各种硫酸、盐酸、碱性、油类的清液或料浆岗位。钛白粉、铁红粉生产，各种染料、颜料生产，非金属矿产加工等行业。 　

4） 氯 碱 业：盐酸、液碱、电解液等。 　

5） 水处理业：纯水、高纯水、污水(皮革污水、电镀污水、电子污水、造纸污水、纺织污水、食品污水、生活污水、制药业污水等等)。 　

6） 钢铁企业：酸洗系统的硫酸、盐酸岗位、　

7） 湿式脱硫循环泵：能同时适用碱性、酸性、腐蚀性岗位。 　

8） 煤炭工业、煤化工中的腐蚀性液体、煤浆的输送；洗选煤配用泵。

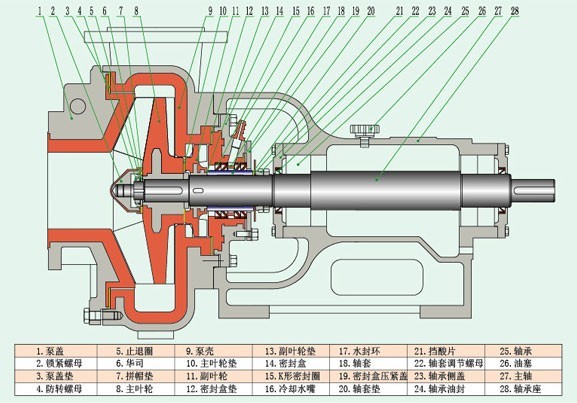

四、UHB砂浆泵结构示意图

五、UHB砂浆泵工作原理

K型动力密封主要由副叶轮(或副叶片)与停车密封(橡胶油封)组成。工作时由于副叶轮(或副叶片)旋转产生的离心力使密封腔处于负压状态，从而阻止液体向外泄漏，此时，停车密封不起作用。橡胶油封的唇口因负压而松开，与轴套产生一定间隙，减小其之间的磨损，延长了使用寿命；停机时，由于副叶轮(或副叶片)停止旋转，密封腔由负压转为正压，停车密封开始工作，橡胶油封的唇口在压力作用下紧紧包住轴套，从而达到密封目的。若允许冷却水渗入介质内，可选用带冷却水K型动力密封，即可添加外冷却水装置，延长油封的使用寿命。该密封的油封采用氟橡胶制成，主要适用于输送含固体颗粒的料浆、含杂质的污水等腐蚀性介质(带冷却水K型动力密封用的冷却水为洁净的自来水，压力适宜在0.05Mpa以内)。

六、UHB砂浆泵性能参数表

<td align="middle" valign="center"

型号	流量 (m3/h)	扬程 (m)	转速 (r/min)	功率(kw)		进出口直径 (mm×mm)	重量 (kg)
				轴功率	配备电机
32UHB-ZK-3-13	3	13	2900	0.3	0.75	32×25	80
32UHB-ZK-5-12	5	12	2900	0.42	0.75
32UHB-ZK-7-10	7	10	2900	0.5	0.75
32UHB-ZK-5-5	5	5	1450	0.25	0.75
32UHB-ZK-3-18	3	18	2900	0.4	1.1
32UHB-ZK-5-15	5	15	2900	0.55	1.1
32UHB-ZK-8-12	8	12	2900	0.7	1.1
32UHB-ZK-5-20	5	20	2900	0.72	1.1
32UHB-ZK-8-18	8	18	2900	1.2	1.5
32UHB-ZK-12-15	12	15	2900	1.3	2.2
32UHB-ZK-5-25	5	25	2900	1.5	2.2
32UHB-ZK-10-20	10	20	2900	1.6	2.2
32UHB-ZK-15-15	15	15	2900	1.7	2.2
32UHB-ZK-7.5-6	7.5	6	1450	0.4	0.75
40UHB-ZK-10-18	10	18	2900	1.6	2.2	40×32	130
40UHB-ZK-15-15	15	15	2900	1.7	2.2
40UHB-ZK-10-30	10	30	2900	2.2	3
40UHB-ZK-15-25	15	25	2900	2.7	3
40UHB-ZK-18-20	18	20	2900	2.6	3
50UHB-ZK-10-7.5	10	7.5	1450	0.8	1.1	50×40	170
50UHB-ZK-10-35	10	35	2900	3.2	4
50UHB-ZK-20-20	20	20	2900	3	4
50UHB-ZK-25-18	25	18	2900	3.2	4
50UHB-ZK-30-15	30	15	2900	3.1	4
50UHB-ZK-15-32	15	32	2900	3.5	5.5
50UHB-ZK-20-30	20	30	2900	4.3	5.5
50UHB-ZK-25-28	25	28	2900	5	5.5
50UHB-ZK-12-40	12	40	2900	3.8	5.5
50UHB-ZK-15-43	15	43	2900	5.6	7.5
50UHB-ZK-15-30	15	30	1450	2.95	4	50×40	380
50UHB-ZK-20-30	20	30	1450	3.95	5.5
50UHB-ZK-25-30	25	30	1450	4.75	5.5
50UHB-ZK-20-25	20	25	1450	3.16	4
50UHB-ZK-25-25	25	25	1450	3.95	5.5
50UHB-ZK-15-25	15	25	1450	2.45	3
65UHB-ZK-15-8	15	8	1450	0.9	1.1	65×50	220
65UHB-ZK-30-25	30	25	2900	5.3	5.5
65UHB-ZK-35-20	35	20	2900	5.1	5.5
65UHB-ZK-40-15	40	15	2900	4.5	5.5
65UHB-ZK-30-32	30	32	2900	6.5	7.5
65UHB-ZK-35-25	35	25	2900	6.2	7.5
65UHB-ZK-40-20	40	20	2900	5.9	7.5
65UHB-ZK-5-11	5	11	1450	0.6	1.1	65×50	270
65UHB-ZK-10-12.5	10	12.5	1450	1.2	2.2
65UHB-ZK-15-12.5	15	12.5	1450	1.6	2.2
65UHB-ZK-10-45	10	45	2900	4.8	7.5
65UHB-ZK-10-40	10	40	2900	4.2	5.5
65UHB-ZK-20-50	20	50	2900	8.7	11
65UHB-ZK-30-50	30	50	2900	12	15
65UHB-ZK-30-40	30	40	2900	9.6	11
65UHB-ZK-10-55	10	55	2900	8.6	11
65UHB-ZK-20-20	20	20	1450	3.2	4	65×50	330
65UHB-ZK-35-15	35	15	1450	5.1	5.5
65UHB-ZK-30-20	30	20	1450	5	5.5
65UHB-ZK-35-20	35	20	1450	5.8	7.5
65UHB-ZK-AH-10-70	10	70	2900	8.4	11	65×50	350
65UHB-ZK-AH-15-70	15	70	2900	11.2	15
65UHB-ZK-AH-25-70	25	70	2900	15.9	18.5
65UHB-ZK-AH-30-60	30	60	2900	18.9	22
65UHB-ZK-10-30	10	30	1450	1.92	3	65×50	380
65UHB-ZK-20-30	20	30	1450	3.98	5.5
65UHB-ZK-30-30	30	30	1450	5.72	7.5
65UHB-ZK-20-25	20	25	1450	3.16	4
65UHB-ZK-30-25	30	25	1450	4.7	5.5
65UHB-ZK-MH-10-40	10	40	1450	2.92	4	65×50	400
65UHB-ZK-MH-20-40	20	40	1450	5.66	7.5
65UHB-ZK-MH-30-40	30	40	1450	7.89	11
65UHB-ZK-MH-20-35	20	35	1450	4.45	5.5
65UHB-ZK-MH-30-35	30	35	1450	6.65	7.5
80UHB-ZK-17.5-11	17.5	11	1450	1.5	2.2	80×65	270
80UHB-ZK-22.5-12.5	22.5	12.5	1450	2.3	3
80UHB-ZK-40-20	40	20	1450	5.8	7.5
80UHB-ZK-45-18	45	18	1450	6.1	7.5
80UHB-ZK-50-15	50	15	2900	5.6	7.5
80UHB-ZK-35-45	35	45	2900	10.8	11
80UHB-ZK-40-35	40	35	2900	10.2	11
80UHB-ZK-45-35	45	35	2900	10.1	11
80UHB-ZK-50-30	50	30	2900	10.2	11
80UHB-ZK-60-30	60	30	2900	12.6	15
80UHB-ZK-45-50	45	50	2900	14.8	15
80UHB-ZK-55-40	55	40	2900	15.8	18.5
80UHB-ZK-20-70	20	70	2900	8.93	11	80×65	300
80UHB-ZK-30-70	30	70	2900	14.3	18.5
80UHB-ZK-45-60	45	60	2900	18.3	22
80UHB-ZK-40-40	40	40	1450	14.8	18.5	80×65	750
80UHB-ZK-30-50	30	50	1450	15.3	18.5
80UHB-ZK-40-50	40	50	1450	17.9	22
80UHB-ZK-30-60	30	60	1450	17.6	22
80UHB-ZK-50-56	50	56	1450	23.2	30
80UHB-ZK-40-60	40	60	1450	24.3	30
80UHB-ZK-60-55	60	55	1450	25.2	30
80UHB-ZK-AH-20-60	20	60	2900	10.3	15	80×65	370
80UHB-ZK-AH-20-75	20	75	2900	13.4	15
80UHB-ZK- AH-25-75	25	75	2900	15.3	18.5
80UHB-ZK- AH-30-70	30	70	2900	19.6	22
80UHB-ZK- AH-35-65	35	65	2900	22.5	30
80UHB-ZK- AH-40-60	40	60	2900	22.6	30
100UHB-ZK-50-11	50	11	1450	4.2	5.5	100×80	370
100UHB-ZK-80-15	80	15	2900	10.2	11
100UHB-ZK-60-30	60	30	2900	13.8	15
100UHB-ZK-100-20	100	20	2900	11	15
100UHB-ZK-50-50	50	50	2900	17.5	18.5
100UHB-ZK-60-40	60	40	2900	16.8	18.5
100UHB-ZK-80-35	80	35	2900	17.8	22
100UHB-ZK-80-30	80	30	2900	17.5	22
100UHB-ZK-100-25	100	25	2900	17.9	22
100UHB-ZK-100-30	100	30	2900	17.2	22
100UHB-ZK-140-15	140	15	2900	16.8	22
100UHB-ZK-100-40	100	40	2900	21.8	30
100UHB-ZK-120-15	120	15	2900	17.1	18.5
100UHB-ZK-140-10	140	10	2900	16.4	18.5	100×80	370
100UHB-ZK-50-58	50	58	2900	21	22
100UHB-ZK-60-50	60	50	2900	21.5	30
100UHB-ZK-100-27	100	27	2900	18.4	22
100UHB-ZK-70-45	70	45	2900	23.5	30
100UHB-ZK-80-50	80	50	2900	27	30
100UHB-ZK-100-45	100	45	2900	28	30
100UHB-ZK-120-40	120	40	2900	28.5	30
100UHB-ZK-145-28	145	28	2900	29.5	37
100UHB-ZK-40-70	40	70	2900	19.5	22	100×80	400
100UHB-ZK-50-70	50	70	2900	23.9	30
100UHB-ZK-60-70	60	70	2900	28.6	37
100UHB-ZK-80-35	80	35	1450	19.3	22	100×80	950
100UHB-ZK-80-40	80	40	1450	22.3	30
100UHB-ZK-60-70	60	70	1450	35.9	37
100UHB-ZK-60-65	60	65	1450	33.6	37
100UHB-ZK-50-70	50	70	1450	31.4	37
100UHB-ZK-80-60	80	60	1450	35.9	37
100UHB-ZK-80-50	80	50	1450	40.3	45
100UHB-ZK-100-57	100	57	1450	37.9	45
100UHB-ZK-80-65	80	65	1450	40.3	45
100UHB-ZK-120-50	120	50	1450	39.9	45
100UHB-ZK-100-65	100	65	1450	48.9	55
100UHB-ZK-120-60	120	60	1450	51.5	55
100UHB-ZK-AH-40-75	40	75	2900	28	30	100×80	480
100UHB-ZK-AH-50-80	50	80	2900	32.5	37
100UHB-ZK-AH-50-70	50	70	2900	30	37
100UHB-ZK-AH-60-80	60	80	2900	33.6	37
100UHB-ZK-AH-80-60	80	60	2900	35.4	37
125UHB-ZK-120-20	120	20	2900	17.2	18.5	125×100	480
125UHB-ZK-140-18	140	18	2900
