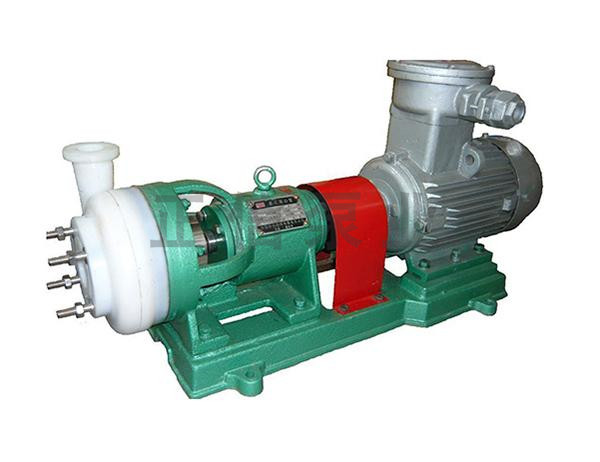

一、FSB氟塑料泵概述
FSB型氟塑料合金泵按国际标准尺寸设计,泵体采用金属和聚全氟乙丙烯(F46)有机结合,泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体电脑控温烧结压制成型,轴封采用外装式波纹管机械密封,静环选用氧化铝陶瓷或氮化硅,动环采用四氟填充材料,耐腐耐磨,适用于输送任何浓度的硫酸、盐酸、醋酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、氧化剂等苛刻工况的强腐蚀性介质,是目前世界上较耐强腐蚀的材料之一。杜绝跑、冒、滴、漏,氟塑料合金泵广泛应用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、电子元件、科研机构等行业。
二、氟塑料合金离心泵型号意义
50FSB-30DL
50代表吸入口直径(mm)
FS代表与介质接触部件材料为氟塑料
B代表单级单吸悬臂式离心泵
30代表扬程(m)
D代表短支架联接式
L代表轴连式(带底板)
三、氟塑料合金离心泵产品特点:
FSB型氟塑料合金泵由泵体,叶轮,合盖,密封件,支架,泵轴,连轴器,吊紧螺栓,螺母,底板等组成。
1、泵体:左右两边连接部门内埋钢质法兰圈各一只模压制成塑料合金。其具有结构紧凑合理、耐强腐蚀、密封机能严密可靠、工作稳定、噪声低、机械强度高、不老化、无毒素分解、维修利便、流道光滑、效率高,节约能源等长处。
2、压盖右边一侧内埋一只不锈钢(1Cr18Ni9Ti)压塑料合金而成。
3、叶轮:采用接轴连接方法,金属轴为优良钢圆加工后外包氟塑料高温压制成型,使叶轮与金属接轴牢固地结为一体,保证轴根与叶轮后部承受随旋转时的扭矩力,这样介质过流部分为塑料合金。
4、机械密封:采用WB2型、ST型不用冷却水可调式单端面机械密封技术,由碳化硅、高纯度氧化铝陶瓷、填充四氟、石墨等材料制成。
四、FSB氟塑料合金泵性能参数表
规格型号
|
流量
(m3/h)
|
扬程(m)
|
吸入口径(mm)
|
吐出口径(mm)
|
功率(KW)
|
转速(r/min)
|
吸上高度(m)
|
效率%
|
25FSB-10L
|
1.5
|
10
|
25
|
20
|
2.2
|
2900
|
6
|
29
|
25FSB-18L
|
3.6
|
18
|
25
|
20
|
2.2
|
2900
|
6
|
27
|
40FSB-15L
|
10
|
15
|
40
|
32
|
3
|
2900
|
6
|
40
|
40FSB-20L
|
10
|
20
|
40
|
32
|
3
|
2900
|
6
|
42
|
40FSB-30L
|
10
|
30
|
40
|
32
|
3
|
2900
|
6
|
38
|
40FSB-40L
|
10
|
40
|
40
|
32
|
4
|
2900
|
5.5
|
35
|
40FSB-50L
|
10
|
50
|
40
|
32
|
5.5
|
2900
|
5
|
33
|
50FSB-20L
|
15
|
20
|
50
|
40
|
4
|
2900
|
6
|
51
|
50FSB-25L
|
15
|
25
|
50
|
40
|
4
|
2900
|
6
|
49
|
50FSB-30L
|
15
|
30
|
50
|
40
|
4
|
2900
|
6
|
44.5
|
50FSB-40L
|
15
|
40
|
50
|
32
|
5.5
|
2900
|
5.5
|
35
|
50FSB-50L
|
15
|
50
|
50
|
32
|
7.5
|
2900
|
5.5
|
33
|
65FSB-32L
|
29
|
32
|
65
|
50
|
5.5
|
2900
|
6
|
57
|
65FSB-40L
|
29
|
40
|
65
|
40
|
7.5
|
2900
|
5.5
|
53
|
65FSB-50L
|
29
|
50
|
65
|
40
|
11
|
2900
|
5.5
|
46
|
80FSB-20L
|
50
|
20
|
80
|
65
|
7.5
|
2900
|
6
|
69
|
80FSB-30L
|
50
|
30
|
80
|
65
|
7.5
|
2900
|
5.5
|
64
|
80FSB-34L
|
50
|
34
|
80
|
65
|
11
|
2900
|
5.5
|
64
|
80FSB-38L
|
50
|
38
|
80
|
50
|
11
|
2900
|
5.5
|
60
|
80FSB-50L
|
50
|
50
|
80
|
50
|
15
|
2900
|
6
|
53
|
80FSB-80L
|
50
|
80
|
80
|
50
|
22
|
2900
|
5.5
|
36
|
100FSB-32L
|
100
|
32
|
100
|
80
|
18.5
|
2900
|
5.5
|
70
|
100FSB-40L
|
100
|
40
|
100
|
80
|
22
|
2900
|
5.5
|
70
|
100FSB-50L
|
100
|
50
|
100
|
65
|
30
|
2900
|
5.5
|
62
|
125FSB-32L
|
200
|
32
|
125
|
80
|
30
|
2900
|
5.5
|
72
|
125FSB-50L
|
200
|
50
|
125
|
100
|
45
|
2900
|
5.5
|
64
|
150FSB-32L
|
200
|
32
|
150
|
100
|
30
|
1450
|
6
|
77
|
150FSB-50L
|
200
|
50
|
150
|
100
|
55
|
1450
|
5
|
75
|
200FSB-32L
|
400
|
32
|
200
|
150
|
55
|
1450
|
3
|
81
|
200FSB-50L
|
400
|
50
|
200
|
150
|
75
|
1450
|
3
|
79
|

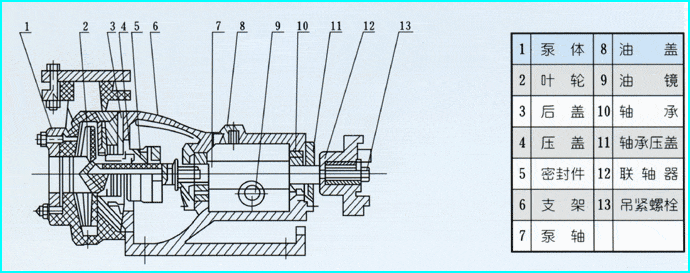

五、FSB型氟塑料合金泵结构图
六、FSB泵使用安装与注意事项
1.在安装前应对泵和电机进行检査,各部分应完好无损,泵内无杂物。
2.将本泵放置水平位置上接上进、出管和接通电源.后用手盘动联轴器.检査有无碰擦现象.转动轻松均勻则安装结束。
3.塑料合金泵钢度较金属差,故管路重量不能直接压在泵体上,迸、出口管路应另加支架承受.扬程高的泵在出口还应安装逆止阀.以防突然停机的水锤破坏。
4.所有接合处须保持密封.以防漏气、液影响泵的工作性能。
5.运转过程中如发现撅动或不正常声音时.应立即停车检査原因.故降排除后才能工作。
起动与停车
1.往水泵内注足液体(引液)。
2.桧査支架油室的油位是否在规定范围内。
3.检査电动机运转方向.调看泵的旋转标记。
4.关闭出口阀门及压力表旋塞。
5.启动电机.打开压力表旋塞.慢慢打开出口阀门,当压
6.重要停车时,首先关闭出水阀,再切断电源。
力表指针指到需要的位置时.停止出水阀门大小的调整。
