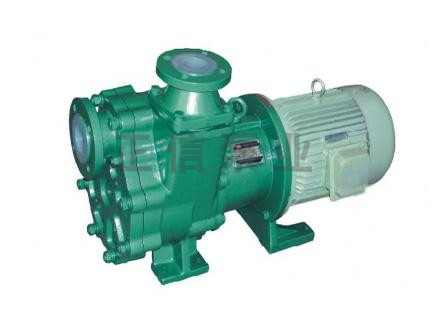

ZMD氟塑料自吸磁力泵
一、概述:
ZMD氟塑料自吸磁力泵采用电机直联式结构,由中间支架支撑,结构紧凑,拆卸维护方便,采用高性能磁性材料“钕铁硼”制造内外磁体,隔离套采用进口非金属材料, 消除了一般磁力泵具有的磁涡流损耗,可输送高浓度,密度大于1.84的强腐蚀介质;主要部件采用钢衬F46,泵体强度高,能耐所有强酸,强碱的腐蚀;产品充分结合了磁力泵与自吸泵的优点,是在IMD磁力泵的基础上延伸开发出来的产品,突出的特点是既具有自吸泵的自吸功能又有磁力泵的无泄漏、运转宁静的优点,是液下泵好的替代产品。特别适合于输送易燃、易爆、有毒、有挥发性及贵重介质。现已批量投放市场,在很多项目上替代了进口磁力泵。
二、用 途:
本产品广泛适用于:石油化工、制酸制碱、有色金属冶炼,汽车制造的酸洗工艺,稀土分离、农药、染料、医药、造纸,电镀,无线电等行业。适用温度:-20℃~100℃。
三、防漏设计:
取消了轴封、利用磁力耦合间接驱动,完全消除了滴漏的烦恼,不污染使用场地。由于泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。
四、操作原理:
驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室完全封闭,通过磁力偶合间接驱动转子组合上的叶轮旋转。
五、泵体结构:
泵接触液体部分是氟塑料,但外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击。ZMD型氟塑料自吸磁力泵为电机直联式,由中间支架支撑,安装拆卸方便,结构紧凑、安全节能。
型 号
|
流 量
(m³/h)
|
扬 程
(m)
|
电机功率
(KW)
|
汽蚀余量(m)
|
口径
|
效 率
(%)
|
重量
(Kg)
|
进口(mm)
|
出口(mm)
|
40ZMD-34F
|
3
|
34
|
4
|
3.0
|
40
|
25
|
16
|
110
|
40ZMD-32F
|
6
|
32
|
4
|
3.0
|
26
|
110
|
40ZMD-28F
|
10
|
28
|
4
|
3.0
|
24
|
110
|
50ZMD-20F
|
12
|
20
|
2.2
|
3.0
|
50
|
40
|
35
|
120
|
50ZMD-34F
|
8
|
34
|
5.5
|
3.0
|
50
|
50
|
25
|
188
|
50ZMD-32F
|
15
|
32
|
5.5
|
3.0
|
44
|
188
|
50ZMD-28F
|
20
|
28
|
5.5
|
3.0
|
44
|
188
|
50ZMD-49F
|
8
|
49
|
7.5
|
3.5
|
21
|
188
|
50ZMD-48F
|
12.5
|
48
|
7.5
|
3.5
|
35
|
188
|
50ZMD-47F
|
15
|
47
|
7.5
|
3.5
|
40
|
188
|
65ZMD-34F
|
20
|
34
|
7.5
|
3.5
|
65
|
50
|
40
|
200
|
65ZMD-32F
|
30
|
32
|
7.5
|
3.5
|
52
|
200
|
65ZMD-28F
|
35
|
28
|
7.5
|
3.5
|
48
|
200
|
65ZMD-45F
|
20
|
45
|
11
|
4.5
|
65
|
40
|
40
|
290
|
65ZMD-45F
|
25
|
45
|
11
|
4.5
|
44
|
290
|
65ZMD-40F
|
35
|
40
|
11
|
4.5
|
53
|
290
|
80ZMD-34F
|
35
|
34
|
11
|
3.5
|
80
|
65
|
50
|
280
|
80ZMD-32F
|
60
|
32
|
11
|
3.5
|
55
|
280
|
80ZMD-28F
|
65
|
28
|
11
|
3.5
|
50
|
280
|
80ZMD-46F
|
35
|
46
|
18.5
|
4.5
|
80
|
50
|
38
|
320
|
80ZMD-45F
|
50
|
45
|
18.5
|
3.5
|
50
|
320
|
80ZMD-40F
|
60
|
40
|
18.5
|
3.5
|
48
|
320
|
注:若规格型号超出此范围,我厂可根据用户要求予以调整
|
注:1、*为标准规格;尽量选用与本表相同或相近的参数,若不在此表范围内,本厂通过改进叶轮来实现。
2、使用工况点流量过小时出口应接回流管.
