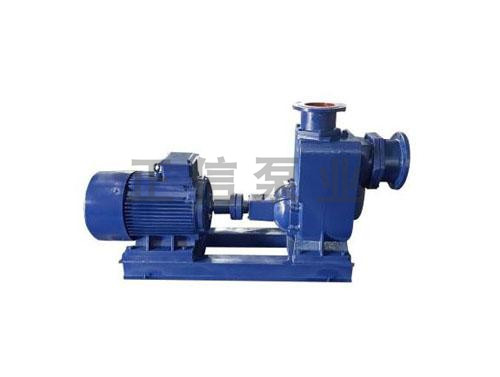

自吸排污泵性能特点
ZW型自吸排污泵是本厂工程技术人员吸收国外技术,结合我国机电行业的实际情况而研制成功的。该泵通过叶轮和泵体的新颖结构,既可象一般自吸泵那样不需要安装底阀,又可以通过较大颗粒和较长的纤维,具有广阔的应用市场和发展前景。ZW型自吸式排污泵,又称固液泵或杂质泵。该系列泵水力设计独特,叶轮是缩在单独的叶轮室内,连接叶轮室的是压水室,当叶轮旋转时,泵内液体产生强烈的轴向涡流作用,使进口造成真空,出口产生扬程。因而杂质可以从压水室排出,所以它的流道是完全畅通的,其排污效果是其他自吸式排污泵无可比拟的。本单位生产的ZW自吸排污泵机可象一般自吸清水泵那样不需要安装底阀,又可吸排含有大颗粒固体块、长纤维、沉淀物、废矿杂质、粪便处理及一切工程污水物。
自吸排污泵可广泛适用于市政排污工程、轻工、造纸、纺织、食品、化工、电业、石油、矿山和河塘养殖等行业。自吸排污泵是目前国内抽送固体颗粒、纤维、浆料和混合悬浮等介质理想的杂质泵。
自吸排污泵性能范围
流量Q:8~800 m3/h
自吸排污泵口径DN:25~300mm
自吸排污泵扬程H:15~80m
自吸排污泵转速N:2900~1450r/min
自吸排污泵电机功率:1.5~132kw
自吸排污泵性能参数
型号
|
流量M3/H
|
扬程(m)
|
功率(kw)
|
转速(r/min)
|
效率(%)
|
汽蚀余量(m)
|
自吸高度(m)
|
自吸时间(min/S)
|
重量(kg)
|
ZW25-8-15
|
8
|
15
|
2.2
|
2900
|
45
|
2.0
|
5.5
|
3
|
100
|
ZW32-5-20
|
5
|
20
|
2.2
|
2900
|
46
|
2.5
|
5.5
|
3
|
100
|
ZW32-10-20
|
10
|
20
|
2.2
|
2900
|
45
|
2.5
|
5.5
|
3
|
100
|
ZW32-9-30
|
9
|
30
|
3
|
2900
|
48
|
2.5
|
5.5
|
3
|
120
|
ZW40-10-20
|
10
|
20
|
2.2
|
2900
|
45
|
2.5
|
5.5
|
3
|
100
|
ZW40-20-15
|
20
|
15
|
2.2
|
2900
|
45
|
2.5
|
5.5
|
3
|
100
|
ZW40-15-30
|
15
|
30
|
3
|
2900
|
48
|
2.5
|
5.5
|
3
|
120
|
ZW50-10-20
|
10
|
20
|
2.2
|
2900
|
45
|
2.5
|
5.5
|
3
|
100
|
ZW50-20-12
|
20
|
12
|
2.2
|
2900
|
45
|
2.5
|
5.5
|
3
|
100
|
ZW50-15-30
|
15
|
30
|
3
|
2900
|
48
|
2.5
|
5.5
|
3
|
120
|
ZW50-20-35
|
20
|
35
|
5.5
|
2900
|
48
|
2.5
|
5.5
|
3
|
150
|
ZW65-30-18
|
30
|
18
|
4
|
1450
|
45
|
2.5
|
5.5
|
3
|
200
|
ZW65-25-30
|
25
|
30
|
5.5
|
2900
|
50
|
3.0
|
5.5
|
3
|
200
|
ZW65-25-40
|
25
|
40
|
7.5
|
2900
|
50
|
3.0
|
5.5
|
2
|
200
|
ZW65-40-25
|
40
|
25.
|
7.5
|
2900
|
50
|
3.0
|
5.5
|
2
|
200
|
ZW65-65-25
|
65
|
25
|
7.5
|
2900
|
52
|
3.0
|
5.5.
|
2
|
240
|
ZW80-40-16
|
40
|
16
|
4
|
1450
|
50
|
3.0
|
5.0
|
3
|
240
|
ZW80-40-25
|
40
|
25
|
7.5
|
2900
|
50
|
3.0
|
5.5
|
2
|
200
|
ZW80-25-40
|
25
|
40
|
7.5
|
2900
|
50
|
3.0
|
5.5
|
2
|
200
|
ZW80-65-25
|
65
|
25
|
7.5
|
2900
|
52
|
3.0
|
5.5
|
2
|
240
|
ZW80-80-35
|
80
|
35
|
15
|
2900
|
45
|
3.0
|
5.5
|
3
|
285
|
ZW80-40-50
|
80
|
40
|
18.5
|
2900
|
50
|
3.0
|
5.5
|
2
|
293
|
ZW80-50-60
|
50
|
60
|
22
|
2900
|
55
|
3.0
|
5.0
|
3
|
326
|
ZW100-100-15
|
100
|
15
|
7.5
|
1450
|
50
|
4.0
|
5.5
|
3
|
300
|
ZW100-8020
|
80
|
20
|
7.5
|
1450
|
53
|
4.0
|
5.5
|
3
|
300
|
ZW100-100-20
|
100
|
20
|
11
|
1450
|
53
|
4.0
|
5.5
|
3
|
340
|
ZW100-100-30
|
100
|
30
|
22
|
2900
|
53
|
4.0
|
5.5
|
2
|
510
|
ZW100-80-45
|
80
|
45
|
30
|
2900
|
55
|
4.0
|
5.5
|
2
|
560
|
ZW100-80-60
|
80
|
60
|
37
|
2900
|
53
|
4.0
|
5.5
|
2
|
585
|
ZW100-80-80
|
80
|
80
|
45
|
2900
|
50
|
4.0
|
5.5
|
2
|
639
|
ZW125-120-20
|
120
|
20
|
15
|
1450
|
55
|
4.5
|
5.5
|
2
|
500
|
ZW150-180-14
|
180
|
14
|
15
|
1450.
|
60
|
5.0
|
5.5
|
3.5
|
500
|
ZW150-180-20
|
180
|
20
|
22
|
1450
|
60
|
5.0
|
5.0
|
3
|
570
|
ZW150-180-30
|
180
|
30
|
37
|
1450
|
65
|
5.0
|
5.0
|
3
|
680
|
ZW150-180-38
|
180
|
38
|
55
|
1450
|
45
|
5.0
|
6.0
|
3.5
|
800
|
ZW200-280-14
|
280
|
14
|
22
|
1450
|
65
|
5.0
|
5.0
|
3
|
820
|
ZW200-280-20
|
280
|
20
|
37
|
1450
|
62
|
5.0
|
5.0
|
3
|
910
|
ZW200-300-25
|
300
|
25
|
45
|
1450
|
59
|
5.0
|
5.0
|
3
|
948
|
ZW200-280-28
|
280
|
28
|
55
|
1450
|
55
|
4.8
|
5.2
|
3
|
1090
|
ZW250-420-20
|
420
|
20
|
55
|
1450
|
61
|
6.0
|
4.5
|
2.5
|
1150
|
ZW300-800-14
|
800
|
14
|
55
|
1450
|
65
|
6.0
|
4.5
|
2.5
|
1400
|
工作原理
ZW型自吸式无堵塞排污泵,主要由泵体, 叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。泵的结构见图。ZW型自吸排污泵的工作原理:泵体内设有储液腔,并通过上方的回流孔和下方的循环孔与泵工作腔相通,构成泵的轴向加流外混式系统。泵停止工作后,泵内腔已储有一定容积的液体。当泵起动时,有关当局内的储液在叶轮的作用下,夹带着空气被向上抛出,液体通过气液分离管的网格回流到工作腔,气体被排出泵外,使泵内形成一定的真空度,达到自吸的作用。
1、环境温度≤50℃,介质温度≤80℃特殊要求可达200℃产品使用条件
2、介质PH值铸铁材质为6--9级,不锈钢为2-13。
3、介质重度不超过1240千克/m3.
4、ZW型自吸排污泵自吸高度不能超过规定值4.5-5.5米,吸入管长度为≤10米。
5、ZW型自吸排污泵通过能力悬浮颗粒直径为泵口径的60%,纤维长度为泵口径的5倍。
使用注意事项
1.吸入管路越短越好,长不超过10M。
2.此泵若用于抽吸较稠较粘的浆液后,需清洗泵腔,防止泵内留下沉淀物。
3.自吸泵第一次使用,仍需将泵腔灌满水。
4.常规运行3000小时后,需对水泵进行拆检保养,必要时更换不宜再用的易损件。
5.此泵可定做直联式,同心度高,稳定性增强,亦更为经济,不过维修稍嫌麻烦。
6.环境温度≤45℃,介质温度≤60℃。
7.介质PH值铸铁泵为6~9,不锈钢自吸泵为1~14。
8.通过颗粒大直径为自吸泵口径的60%,纤维长度为口径的5倍。
9.介质中杂质总重量不超过介质总重量的15%,介质比重不超过1240千克/立方米。
